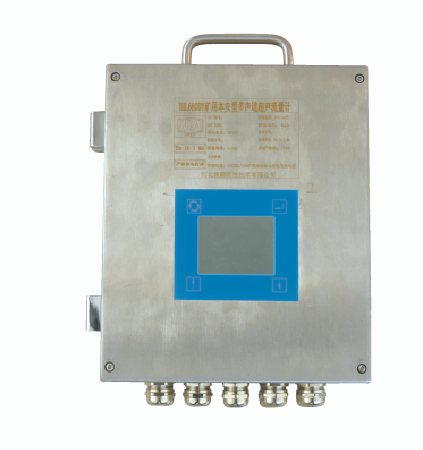

YHL 680DY 矿用本安型多声道超声流量计

产品特点

■多声道超声测流技术，测量更准确、更稳定。

■可不停产、不破坏管道安装(针对外夹式传感器)。

■含矿用压力检测传感器，可同时检测管道内压力。

■多组冗余声道设计，即使一对换能器发生故障，也能保证流量的测量。

■全不锈钢探头，防水，防摔，防撞击。

■低电压、多脉冲发射技术，抗液体中的气泡或固体颗粒的能力大大提高。

■零点稳定，可与进口同类产品相媲美。

矿用压力传感器

采用了纯进口32位DSP TMS320F28335,辅以软件算法计算时差，在信号的处理上采用了完全数字化信号处理技术，对接收到的超声信号进行数字滤波、相关与互相关分析，能较好的分析出干扰信号噪声频谱，并将之屏蔽掉。

外贴式换能器插入式换能器管段式换能器

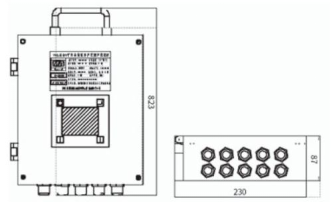

外形尺寸 单位：mm

行业应用

■煤矿井下供水、排水、水文监测等主要性能参数

换能器形式参数	插入式	外贴式	管段式
适用管径(mm)	DN50~DN3000	DN25~DN3000	DN25~DN2000
流速范围(m/s)	0.01-12
准确度	0.5/1.0*级	1.0/1.5*级	0.5/1.0*级
重复性(%)	≤0.2	≤0.3	≤0.2
传感器材质	不锈钢(1GR18NI9TI)	不锈钢	碳钢或不锈钢
探头最高承压能力 (MPa)	≤2 探头浸水深度不超过3米	与管道压力无关，探头浸水深度不超过3米	≤2
管道材质	金属(如碳钢、铸铁、不锈钢、铝等)、非金属材料(如PVC、水泥、有机玻璃等)
信号输出	模拟量：4-20mA,负载小于600Ω,光电隔离频率输出：200-1000Hz 通讯口：RS485,光电隔离
探头信号电缆	专用信号电缆，标配10米，可加长
声道数	1-8声道
显示	中文液晶
测量功能	瞬时流量(热量);累积流量(热量);流速等
工作环境	主机-40-70℃传感器：普通型0-60℃高温型-10-150℃
防护等级	IP54
工作电源	额定工作电压：DC12V,电压范围DC(9~24)V,额定工作电流：≤1A。
