KJ1820

矿井管道流量压力监控系统

煤安编号：MFC230103

煤矿井下供水、压风管路多数为建矿期间敷设安装，由于井下自然条件恶劣，管路长期受淋水侵蚀、巷道变形、矿井  采动压等影响，从而管道出现跑冒滴漏堵等问题，造成采煤工作面、掘进工作面因风、水压力不足影响生产的情况时有发生。 目前，井下风水管路只采取人工巡查的方法进行检查，存在效率低、人力、物力耗费大，检查人员容易发生漏查， 一旦出  现突发事件难以及时发现、处理，甚至造成停工停产。

而且，系统可以根据实际需要，实时调配管道流量压力，在满足安全生产前提下更合理的调配资源，到达节能降耗之目的。

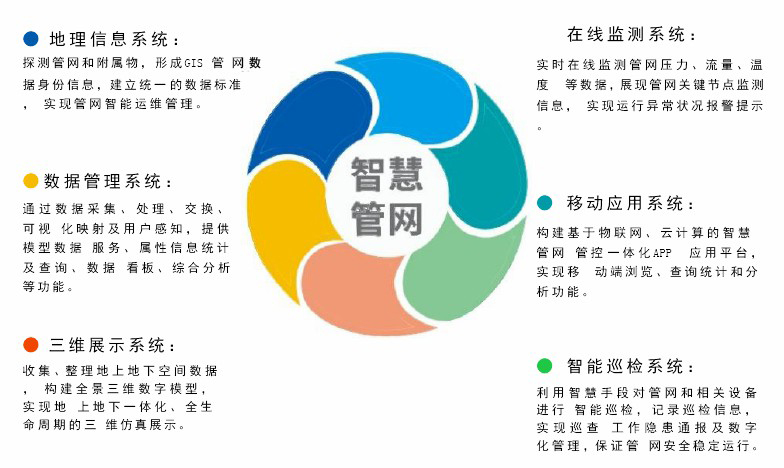

为此，建设煤矿井下压风供水智能管网监控分析系统、实时监控风水管路的流量、压力等运行参数是十分必要。建设 该系统也有利于提高煤矿的信息化和智能化水平，也是智慧矿山建设的组成部分。

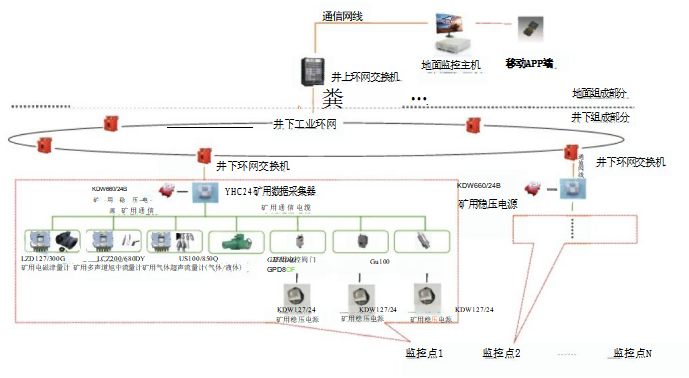

硬 件 组 成 ：

软件构成及功能：

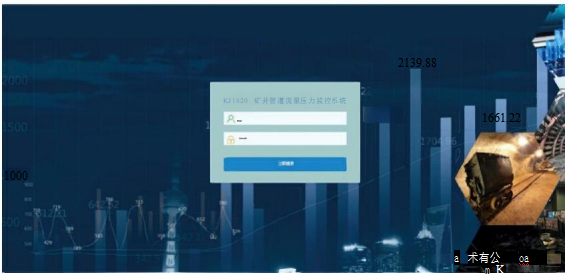

本系统软件基于B/S (浏览器/服务器)架构，操作者所有操作都在浏览器内完成，操作者通过计算机浏览器或手机

APP,  实现联网登录操作。

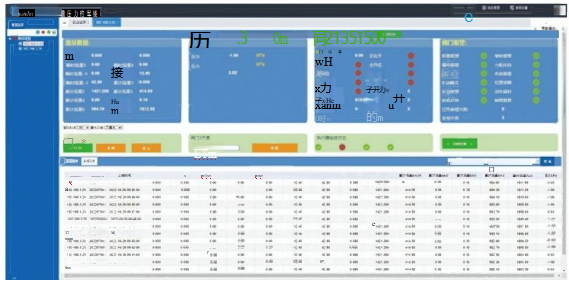

系统主要功能：实时数据显示、历史数据查询、数据以曲线、报表、图形等，并可进行编辑、打印、存储等操作。 地面人员可远程控制井下电动阀门开度及启停，以达到控制管道流量及压力之目的。

系统用途：

可以融合地面水管网系统，地面、井下水资源统一管理，实现煤矿智慧水务。

■实时在线监测可随时发现管道异常情况并报警，提醒及时处理。

■可以准确定位发生故障管路区域，保证及时、快速排除故障，不影响生产。

■通过地面远程控制安装在管道上的矿用电控阀门，合理调配资源，以达到节能降耗的目的。

■智能巡检，减少井下管道巡检人员数及工作量，减员增效，符合智慧矿山建设的少人、无人要求。

■该系统可进一 步开发，与压风自救系统及供水施救系统相衔接，保证自救系统能长期自动、可靠地运行。

系统特点：

1 .通过分析监测数据，对数据异常的管道进行预警，提醒人工提前干预或及时排查问题管道。

2 .基于对大量监测数据的整理与分析，优化管网运行状况，建立管网最优运行模型，既能满足安全生产需求，又能

最大限度的降低能耗。

3 .该系统是最早获得煤矿产品安全标志证书的井下管网监控系统，系统安全性得到保证。
