FMJ 电磁流量计

分体式主机分体式传感器一体式

产品特点

线性测量原理能实现高精确度测量。

■测量不受流体密度、粘度、温度、压力变化的影响。

■测量管内无阻流件，压损小，直管段要求低。

可测含固体颗粒的二相流，如水煤浆、工业污水等。

外形尺寸

分体式主机尺寸： 单位：mm

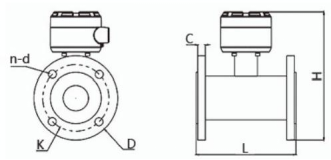

分体式传感器尺寸： 单位：mm

公称口径 (mm)	公称压力 (MPa)			连	接尺寸(mm	)
公称口径 (mm)	公称压力 (MPa)	L	H	D	K	d	n	C
15	4.0	200	220	95	65	14	4	14
20		200	220	105	75	14	4	16
25		200	220	115	85	14	4	16
32		200	220	140	100	18	4	18
40		200	220	150	110	18	4	18
50		200	225	165	125	18	4	20
65	1.6	200	225	185	145	18	8	22
80		200	275	200	160	18	8	24
100		250	285	220	180	18	8	22
125		250	315	250	210	18	8	22
150		300	345	285	240	22	8	24
200	1.0	350	400	340	295	22	8	24
250		450	465	395	350	22	12	26
300		500	505	445	400	22	12	26
350		550	575	505	460	22	16	30
400		600	625	565	515	26	16	32
450		600	670	615	565	26	20	36
500		600	725	670	620	26	20	38
600		600	835	780	725	30	20	42
700	0.6	700	915	860	810	26	24	40
800		800	1015	975	920	30	24	44
900		900	1115	1075	1020	30	24	48
1000		1000	1215	1175	1120	30	28	52
1200		1200	1445	1405	1340	33	32	60

*非常规压力按客户要求定制

一体式尺寸： 单位：mm

行业应用

给排水、污水处理、石油、化工、电力、造纸、食品、医药等。

主要技术参数

■公称通径：DN3~2000mm

■准确度：0.5%、0.3%

■流速范围：0.3～15.0 m/s

■公称压力：4.0MPa(DN10～150)、1.6MPa(DN200～600)、1.0MPa(DN700～1200)、0.6MPa(DN1400～2000) 其它规格和标准可按用户要求定制

■传感器材料：电极：见表1 内衬：见表2 法兰材料：碳钢接地环材料：不锈钢

■工作电源：AC85V~265V 50HZ或 DC18V~36V 功率 < 5W

■传感器防护等级：IP65、IP68 (仅分离型传感器)

■电源：AC220V 50/60Hz、DC24V

■功率：<5W

■输出信号：电流输出：4-20 mA; 频率输出、脉冲输出、报警输出：流体空管、励磁断线、流量超限

■通讯口：RS485

表1

电极材料	耐腐蚀性能
含钼不锈钢SS316L/316Ti	主要用于生活工业用水、原水、下水、污水稀酸、稀碱等弱腐蚀性酸、碱、盐液。
哈氏合金C哈氏合金B	海水、盐水，弱酸、弱碱
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀，不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。但如酸中含有氧化剂(如硝酸， FE3+、CU2+)时则耐腐蚀大为降低
钽	具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质(包括沸点的盐酸、硝酸和175℃以下的硫酸)的腐蚀。在碱中不耐蚀
铂	对各种酸的耐蚀性能很好，耐碱和各类盐的腐蚀，但不耐王水腐蚀
铂铱	抗腐蚀性能相当广泛
低噪音电极	可选哈氏合金材质或SS316材质，可适应于浆料和纤维介质

表2

衬里材料

主要性能

适用范围

聚四氟乙烯PTFE

1.它是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂 2.耐磨性和粘接性能差

1.-40℃~+180℃

2.酸、碱等强腐蚀性介质 3.卫生类介质

PFA衬里

耐腐蚀性能同PTFE,在测量管内有不锈钢丝网，因此增强了衬里与金属管的结合力，具有耐负压性。

1.-40℃~+180℃

2.酸、碱等强腐蚀性介质 3.卫生类介质

ETFE氟塑料

主要应用于防腐蚀衬里。该材料具有聚四氟乙烯的耐腐蚀特性，同时又有对金属特有的较强粘着特性，克服了聚四氟乙烯对金属的不粘合性缺陷，加之其平均线膨胀系数接近碳钢的线膨胀系数，使ETFE成为和金属的理

想复合材料，具有极优良的耐负压特性。

1.酸、碱等强腐蚀性介质 2.-40℃~120℃

氯丁橡胶

1.有极好的弹性，高强的扯断力，耐磨性能好

2.耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀

1.-5℃~80℃

2.测水、泥浆、矿浆

聚氨酯橡胶

1.有极好的耐磨性能(相当于天然橡胶的十倍) 2.耐酸、碱性能较差

1.-5℃~65℃

2.中性强磨损的矿浆、煤浆

耐酸橡胶 (硬橡胶)

可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾。忌强氧化剂。

1.-5℃~80℃;

2.一般的酸、碱、盐溶液
