产品特点

■测量下限流速低，可测低于1m/s 的气体流速。

■流量范围宽，量程比达1:60。

■测量管无可动部件，无压损。

■测量与气体密度无关，测量几乎不受潮湿气体、水份、粉尘、脏污物等影响。

■维护方便，可不停产在线维护。

插入式换能器(含温度传感器和压力传感器) 适用管径DN400mm  及以上

管段式换能器(含温度传感器和压力传感器) 适用管径DN350mm 及以下

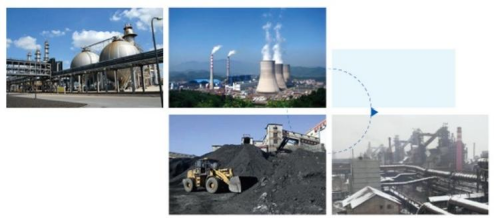

行业应用

■冶金、化工、煤炭及煤化工、石油化工、电力、石油&天然气。

■冶金高炉煤气、转炉煤气、煤矿井下瓦斯气体、压缩空气、化工厂的过程气体、天然气的生产、天然气的消耗和使用、 燃料气体的使用、空气流量。

技术特色

■先进的传感器技术——气体超声传感器精选频率、波束角和发射功率，可以解决大管径、低流速的测量难题。

低维护、低能耗——气体超声传感器既无可能造成堵塞的部件，也无易被磨损的运动部件，很少需要日常维护；传感器 可以方便地在线插拔，方便维护；由于传感器对流体不产生阻碍，从而消除了其他流量计由于压损造成的能量损失和高维 护等问题。

■卓越的数字化技术——气体超声流量计采用数字信号发射与数字化处理接收信号。对接收的超声信号波形进行数字化分 析处理，同时采用数字滤波技术，大大提高了仪表的测量准确性、稳定性，及现场抗干扰能力。是真正意义的数字化超 声流量计。

■自相关检波技术——气体超声流量计采用了自相关检波技术，有效克服了管道振动和阀门开闭等原因造成的噪音影响。

■远程诊断与参数设置技术——选配CBM  远程配置与诊断软件。可实现远程对仪表参数的配置，对仪表性能的远程诊断。

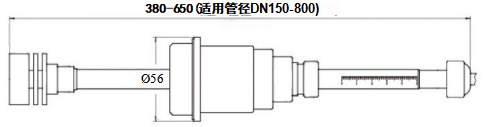

外形尺寸              单 位 ：mm

主 要 性 能 参 数

适用直径：DN50mm～DN3000mm

■准确度：1.0级

■重复性：0.2%

流速范围：0.5m/s～30m/s

■量程比：1:60

工作温度：主机表-40℃~70℃;传感器-40℃~100℃ ■公称压力：<2.5MPa

传感器安装方式：插人式、标准管段式

■测量声道：单声道、双声道

输出信号：4-20mA、 频率输出

■探头信号电缆：专用信号电缆，标配10米，可加长

■通讯口：RS485

■测量介质：天然气、混合气、瓦斯、压缩空气、煤气烟道气、火炬气、生物气及一般工业过程的气体等 工作电源：AC85V~265V     50HZ或 DC18V~36V  功 率 < 5W
