一、概述：
　　煤矿井下供水、压风管路（以下简称风水管路）多数为建矿期间敷设安装，由于井下自然条件恶劣，管路长期受淋水侵蚀、巷道变形、矿井采动压等影响而出现跑冒滴漏堵，造成采煤工作面、掘进工作面因风、水压力不足影响生产的情况时有发生。并且，井下风水管路目前采取人工巡查的方法进行检查，存在效率低、人力、物力耗费大、不能实时监测风水管路的供水、压风情况、出现突发事件难以及时发现、检查人员容易发生漏查等等问题。为此，建设煤矿井下供水压风管路智能监测系统十分必要，也有利于提高煤矿的信息化和智能化水平，也是智慧矿山建设的组成部分。
　　根据井下风水管路的实际分布情况，建立压风供水管路智能监测系统。对井下供水、压风管路重要节点建立监测点，进行远程实时监控，实现管路参数动态监测、实时显示、欠压报警，最大限度地降低因水、风压力不足对采掘工作面生产的影响。通过该系统对管路的实时检测和调控，可以及时发现并处理管路故障，确保供水、供风系统稳定运行，保证矿井的正常安全生产，又能合理调配水资源，达到节能降耗的目的。
　　二、系统构成：
　　系统由矿用矿用通讯分站（PLC或矿用数据采集器）、矿用电控阀门、矿用流量计、矿用压力传感器、传输线缆等组成。
　　各测点的矿用流量计及矿用压力传感器，通过RS485将流量及压力信号传输至矿用通讯分站，借助井下交换机及环网，通讯分站将采集的流量及压力信号传输至地面服务器，监控软件运行于地面服务器，进行相关数据存储、分析、整理等，并提供查询、统计报表及报警、地图显示等功能。同时根据报警信息，对应井下监测分站通过RS485向电动阀门控制器下发控制命令，电动阀门动作，及时止漏，缩短影响范围。并且，用户在系统软件界面操作，借助地面服务器，环网，交换机及监测分站向电动阀门发送调控指令，实时远程调控管道水流量及压力，实现监测、控制、管理一体化的信息化管路系统集成。

　　三、系统功能
　　（1）数据采集及报警功能
　　系统具有流速、风速、风量、流量、风压的采集、显示及报警功能;
　　（2）存储和查询功能
　　流速、风速、风压、风量的实时监测值；
　　流速、风速、风压报警及解除报警时刻及状态；
　　设备故障/恢复正常工作时刻及状态等。
　　（3）显示功能
　　系统具有列表显示功能。显示内容包括：地点、名称、监测值、传感器工作状态；
　　系统具有流量、压力、风量、风压、风速实时曲线和历史曲线显示功能。并设时间标尺，可显示出对应时间标尺值和时间；
　　（4）打印功能
　　系统具有报表打印功能。报表包括：设备故障、报警报表等报表。
　　（5）人机对话功能
　　系统具有人机对话功能，以便于参数修改等。
　　（6）自诊断功能
　　系统具有自诊断功能。当系统传感器、分站等故障时，报警并记录故障时间和故障设备，以供查询及打印。
　　（7）远程控制功能
　　系统具有地面远程控制井下电控阀门开停及开度功能。

　　四、系统软件
　　本系统中组态软件通过用户名和密码即可实现登录，进行数据查询、处理等操作，手机APP也可同时登录操作，随时随地查看数据。系统主要功能是把风、水流量及压力集成到一个界面显示，能够按要求查看实时数据及历史数据，监测数据可以用表格、曲线、报表、图形等方式实现数字显示和可视化输出，并可进行相应的编辑、打印、存储等操作。并且，通过分析监测数据，对数据异常的管道进行预警，提醒人工排查，检查异常管道是否存在跑冒滴漏堵问题。
　　监控系统软件界面（手机APP可同步登录操作）:

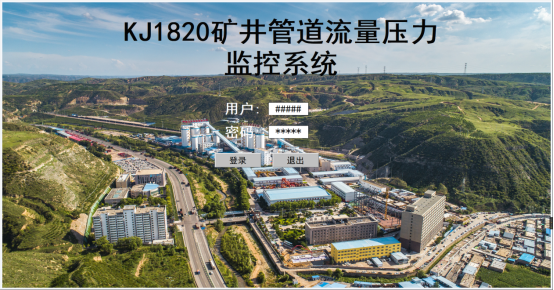

　　1.在输入主机IP地址后，会有登录界面，登录界面需要输入正确的账号和密码才能登录成功，登录进入主界面，主界面主要包括抬头、左侧菜单栏、右侧主显示区。

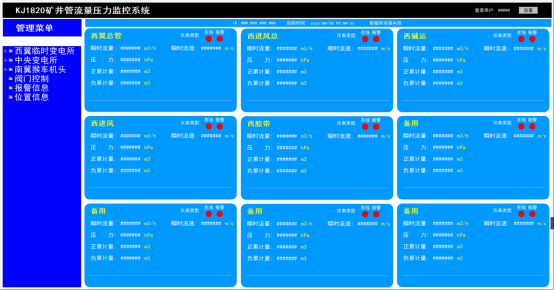

　　2.点击查看实时数据监测，网页会以图表的形式展示所有测点的实时状态，图中为了便于观察流量、压力、报警、在线状态等信息。

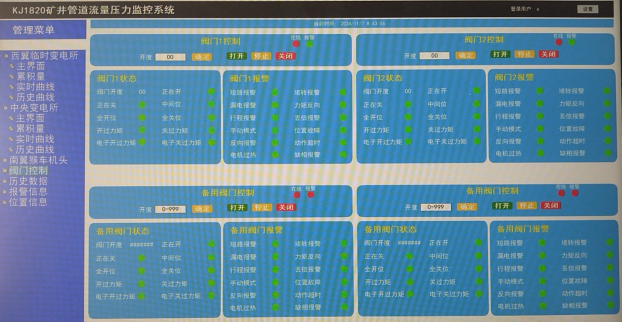

　　3.阀门控制及状态信息显示

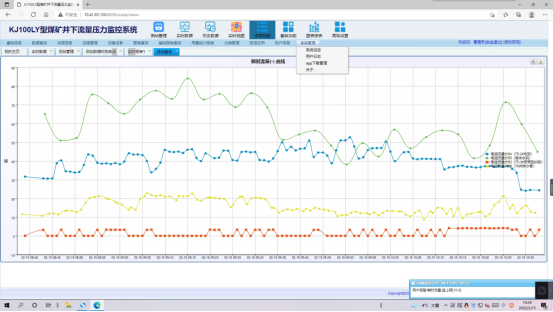

　　4.实时数据曲线展示，展现出近期的数据曲线。

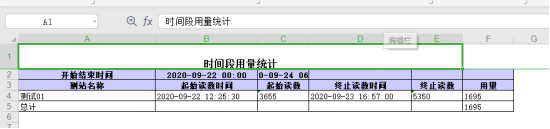

　　5.历史数据查询，以excel表格形式打开后，显示为下图样式。

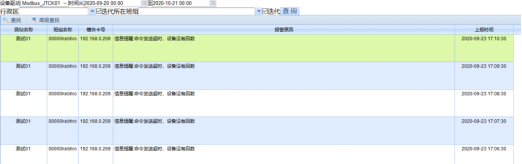

　　当流量、压力数据超过设定的报警线时，报警数据会形成存档，随时可查询。

　　6.报表统计功能，可按年、月、时统计报表，以供存储、打印。

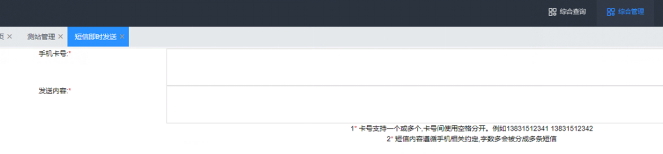

　　7.手机短信即时发送功能。如果配置了短信设备或网关，则可以通过页面直接给指定的手机号发送短信息(仅限于文字短信)。短信内容为用户设置的报警信息。发送短信的途径主要有短信猫设备（插短信套餐卡）、阿里短信服务、移动短信服务等等。

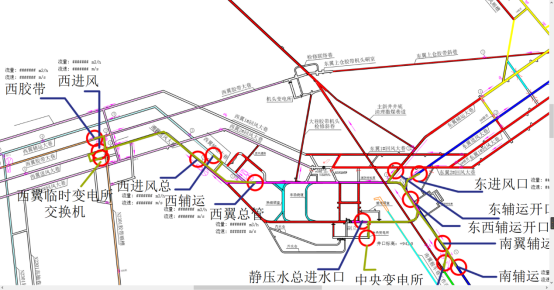

　　8.测点地图功能，实时显示各测点流量、报警等状态。
