一、监测对象：本设计自动化监测露天采面周边变形山体段。

二、监测目标

1.实时监测：地表垂直沉降、水平位移、裂缝扩展速率及方向；

2.动态预警：设定多级预警阈值，及时推送风险信息；

三、监测参数

四、系统构成：

1.GNSS位移监测系统

（1）基准站：布设于采动影响区外稳定基岩，采用双频接收机（支持BDS/GPS/GLONASS），确保全天候连续观测。

（2）监测站：沿工作面走向及倾向布设网格状监测网，间距50～100米，重点区域（塌陷坑、裂缝密集区）加密至30米。

（3）安装要求：混凝土基座锚固，防风防雷设计，供电采用太阳能+蓄电池。

2.裂缝监测系统

（1）设备：振弦式裂缝计。

（2）布设：主裂缝每20米布设1组，分支裂缝在交汇点及延伸 端布设，传感器需预埋锚固件并做防尘处理。

3.气象站：雨量计。

五、监测系统架构

（一）硬件层

1.感知层：GNSS接收机、裂缝计、气象站。

2.传输层：4G/5G/LoRa/北斗通信模块。

3.供电层：太阳能板+锂电池（续航≥7天）。

（二）软件平台

1.云端数据分析平台

（1）功能模块

变形分析：生成沉降等值线图、位移矢量图、裂缝扩展动态图。

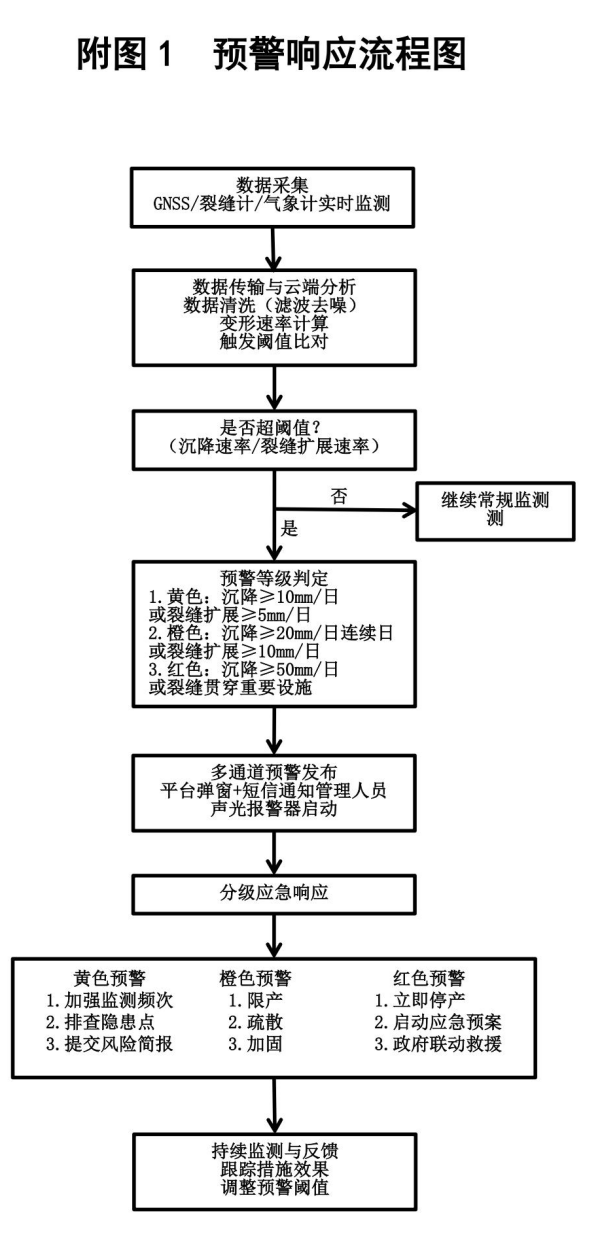

（2）预警系统

 统预警阈值

预警方式：平台弹窗、短信、声光报警器多通道推送。

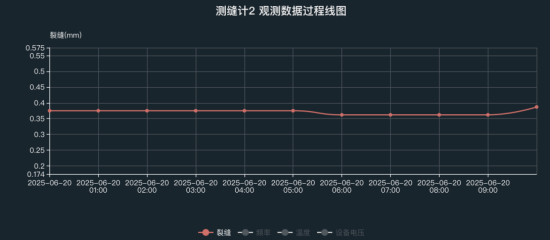

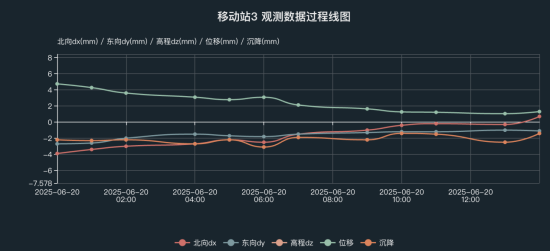

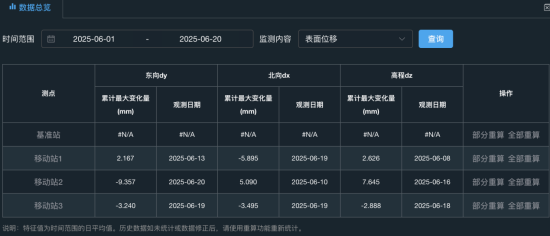

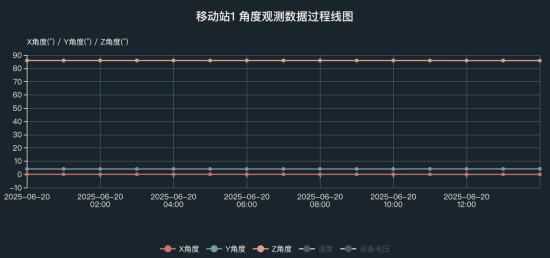

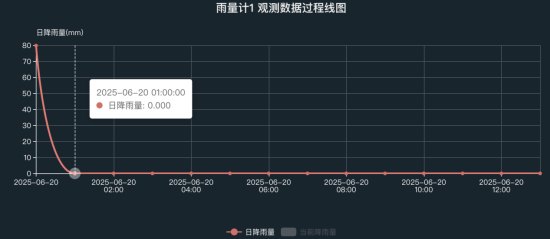

六、监测界面
