YHC24

矿用本安型数据采集器

煤安编号：MFD230319

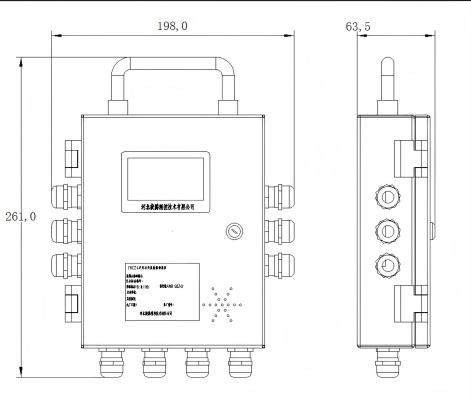

外形尺寸            单 位 ：mm

技术参数：

1.防爆等级：Ex   ibIMb

■ 2.供电电源：由KDW660/24B  矿用隔爆兼本安型直 流稳压电源或KDW127/24  矿用浇封兼本安型直流稳 压电源供电，工作电压：DC24V,  工作电流：≤1A

3.输入信号

(1)2路电平型开关量信号输入：高电平≥2.5V, 导通；低电平≤1V, 截止。

(2)2路模拟量输入信号(4～20)mA。

(3)2路频率输入：200～1000Hz。

1. 4. 输出信号

1路(4~20)mA 模拟量输出信号传输，传输距离1km 5.RS485 信号接口

(1)接口数量：2路。

(2)传输方式：RS485, 半双工。

(3)传输速率：2400bps.

最大传输距离：2km ( 使 用MHYVR  电缆，芯线

截面积不小于1.5mm²)。

■6.以太网电信号接口

(1)接口数量：1路。

(2)传输方式：TCP/IP 以太网电信号。

(3)传输速率：100Mbps。

(4)最大传输距离：100m  ( 使 用MHSYVP-5 4*2*0.5煤矿用通讯电缆)。

■7.本安参数：

电源端：Ui:DC24.3V;li:0.5A;Ci:0μF; Li:0mH。

FSK接口：Ui:10V;li:50      mA;G:1uF;Li:10mH。

两 路RS485接 口 ：Ui:10V;li:200mA;Ci: 10uF;Li:0.1mH。

以太网接口：Ui:6V,Li:400mA,Ci:10μF,Li:0.1mH.
