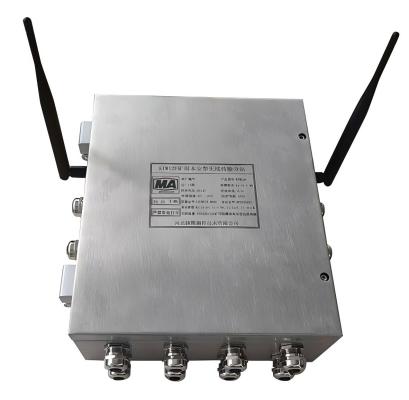

KTW12F

矿用本安型无线传输分站

煤安编号：

产品特点

具有有线和无线2种传输工作模式。

■集成3种(LORA、WiFi、4G/5G)  无线传输功能。 具用“多网融合”功能，各扩展功能模块可以按实  际情况选择，大大降低矿方的建设成本。

■基于Web 方式管理，方便直观。

行业应用

主要包括煤矿、水资源、化工、油田、消防和电力调 度等领域。

主要性能参数

1、LORA

数据接口：UART(1200bps-115200bps) 工作电压：1.9V~3.7V,  推荐使用3.3V 发射电流：115mA @3V3 max

接收电流：10mA  @3V3 无线方案：Sx1268

工作频段：410MHz~525MHz   发射功率：22±0.5dBm (峰值)

接收灵敏度：-140dBm   @0.268Kbps

传输距离：测试条件：晴朗，空旷，21.5dBm 发射功率，

天线增益3dBi,高度大于2m

点对点使用：大于6000m  @0.268kbps ■2、WIFI

无线标准：兼容 IEEE802.11 a/b/g/n/ac技术，支持2.4G 和5G 频段

蓝牙版本：完全符合蓝牙BT4.2 标准，并支持蓝牙5.0 工作电压：VDDIO 为1.8V,VBAT  为3.3V

接口类型：SDIO 接口与主控设备连接，SDIO 总线的时 钟频率为50MHz, 支持4位数据宽度

数据速率：802.11b:1,2,5.5,11Mbps

802.11a/g:6、9、12、18、24、36、48、54Mbps

802.11ac/n:  最大数据速率可达86.7 Mbps(20MHz    信 道)、200 Mbps(40   MHz信道)、433 Mbps(80  MHz 信 道 )

■3、4G/5G 参数

带宽：1.4/3/5/10/15/20 MHz

网络制式：支持电信、联通、移动的5G、4G、3G、2G 网络，实现全面网络覆盖

数据传输：采用LTE 3GPP Rel.11技术，最大下行速率 150Mbps,  最大上行速率50Mbps.

接口类型：采用PCI Express Mini Card 接口 ■4、以太网电信号接口

(1)接口数量：2路(或1电口1光口)

(2)传输方式：TCP/IP 以太网电信号

(3)传输速率：100Mbps

(4)最大传输距离：100m

■5、通讯口：2路RS485, 半双工 ■6、电源：9-12V 功率：<10W
