KDW660/24B

矿用隔爆兼本安型直流稳压电源

煤安编号：MAA230096

技 术 参 数 ：

■1.防爆等级：Ex db [ib Mb]I Mb

■ 2.交流供电输入：

额定输入电压：AC127V/AC660V。 视在功率≤250VA。

谐波：不大于10%。

频率：50Hz, 允许偏差±5%。

交流电压波动范围为标称值的75%～110%。 ■3.直流电源输出参数

1 路DC12V 电源输出：额定输出电压：DC12V; 额定工作电流：1.4A。

1 路DC18V 电源输出：额定输出电压：DC18V; 额定工作电流：0.6A。

1 路DC24V 电源输出：额定输出电压：DC24V; 额定工作电流：0.4A。

■4.输出电压偏离值：不超过标称值的5%。

5.负载效应：不大于5%。 ■6.源效应：不大于5%。

■ 7.周期与随机偏移：不大于250mV。

■8.过流保护值(DC12V):≤1.7A;   过流保护值 (DC18V):≤1.0A;   过流保护值(DC24V):

≤0.5A。

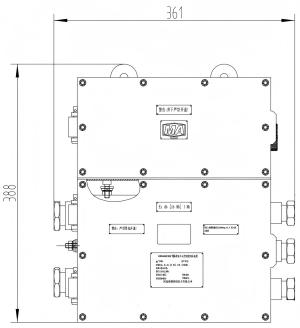

外形尺寸                      单 位 ：mm

9.过压保护值(DC12V):≤12.5V;  过压保护值(DC18V): ≤18.5V;   过压保护值 (DC24V):≤24.3V

10.短路电流(DC12V):≤100mA:    短路电流(DC18V): ≤100mA;  短路电流(DC24V):≤100mA。

11.备用供电电源

(1)备用电源型号名称及容量：采用密封式金属氢化  物镍电池，型号：Ni-MH  D10000mAh   1.2V,20节串联， 额定电压24V, 容量10Ah (电池应符合MT/T1051-

2007中的相关要求);

(2)转换时间：≤500ms。

(3)最高充电电压：≤32V。

(4)最高充电电流：<2A。

(5)放电终止电压：≤19.0V~21V。

(6)备用电源工作时间：额定负载下不小于2h。 12.本安参数：

(1)12V 端 ：Uo:12.5V,lo:1.7A,Co:20μF,Lo: 50uH(1  路 1 2V)。

(2)18V 端：Uo:18.5V,lo:1.0A,Co:2μF,Lo:0.1mH (1路18V)。

(3)24V 端 Uo:24.3V,lo:0.5A,Co:1μF,Lo:0.5mH (1路24V)。

(4)3路本安输出不共地。
